液体計量・吐出装置

液体計量装置

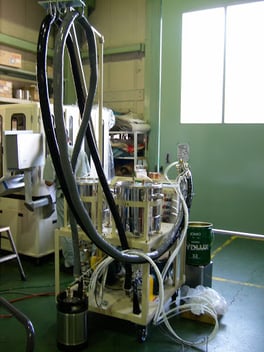

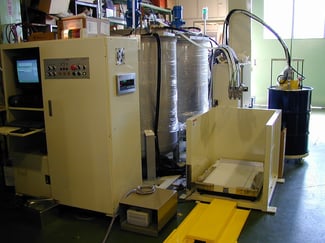

レインボーRW-4型(特注オーダー) 表側
レインボーRW-4型(特注オーダー) 表側

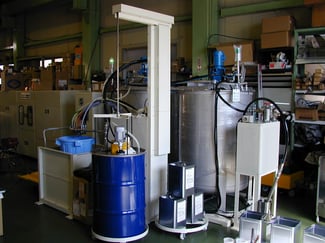

レインボーRW-4型(特注オーダー) 裏側
レインボーRW-4型(特注オーダー) 裏側

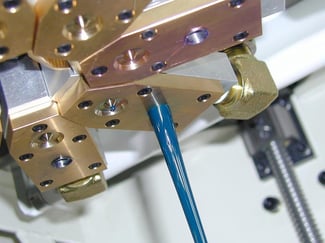

大吐出(大きな穴で吐出速度アップ)
大吐出(大きな穴で吐出速度アップ)

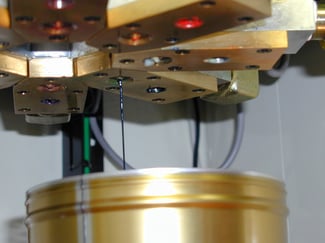

小吐出 (少量で精度調整)
小吐出 (少量で精度調整)

レインボーはポンプ等による加圧によりインキを押し出し、「インキ吐出ガン」(特許取得済み)で大・中・小の3段階吐出でスピーディーかつ高精度にインキを自動計量します。

最も高精度の装置は、小吐出の後に「パルシング」(低粘度用:小ピストンを数回上下させて「飛沫」で0.005g程を吐出)を行い0.01gの計量まで行います。

オフセット印刷インキ/水性フレキソインキ以外にも対応可能です。高粘度/低粘度問わず計量装置でお困りの際はご相談ください

インキ計量部

インキ吐出ガンから吐出されたインキは電子天秤で正確に計量します。
計量した実績値はCCMへフィードバックを行うのでリピート時も安心です。(機種による)


接着剤用2液混合ディスペンサー

接着材の主剤と硬化剤をポンプで一定比率で送り、ノズル部で攪拌して吐出する装置。

吐出完了後は洗浄液をノズル部に吹き込み自動洗浄を行います。
